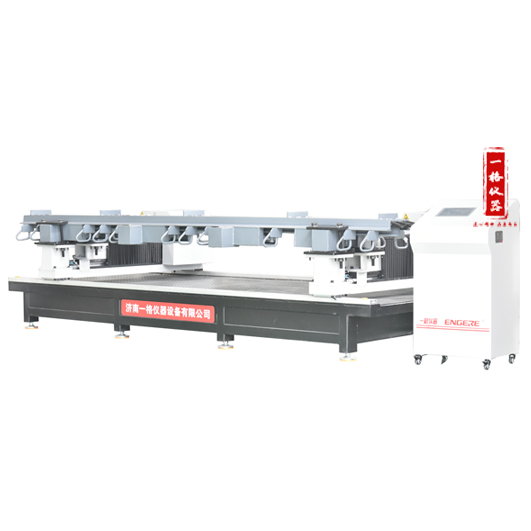

桥梁伸缩缝（装配公差） 试验装置
发布时间:2021-07-23 09:11:13
设备名称：
桥梁伸缩缝（装配公差） 试验装置（两组）
设备型号：
YG-SSF50/2
主机介绍：
- 该试验装置适用于4000mm(含4000mm)以下长度的双缝桥梁伸缩缝（装配公差）试验要求，钢板上通过4条滑轨及配套夹具形成一个活动框架，采用油缸加压实现夹紧，试验夹具以伸缩缝装置断面结构形式而定；
- 应综甲资质复审第18项桥梁伸缩装置试验检测需求，本试验装置，可满足：
① 装配公差试验所需的（完全压缩时）即：最大压缩量的试验需求
② 公路桥梁伸缩装置通用技术条件（JT/T327-2016)
主要技术指标
| 主要技术指标 |
指标参数 |
| 滑块有效伸缩距离 |
0-160mm |
| 试验长度 |
4000mm |
| 加载方式 |
电动加载 |
| 位移速率调节范围 |
定速 |
| 加载装置 |
2组 |
| 台架的平行度，垂直度及台面的平整度误差 |
±1mm |
| 专用夹具 |
160型80型 |
| 试验空间调整机构 |
伺服加载，低噪音升降丝杠传动 |
| 供电电源功率 |
2kW，220V，50Hz |
| 设备外形尺寸（约） |
4000*1800*1000 |
| 设备重量（约） |
1500Kg |
