微机控制电液伺服结构工程梁柱教学试验系统
发布时间:2023-02-28 14:10:45
主要用途及介绍

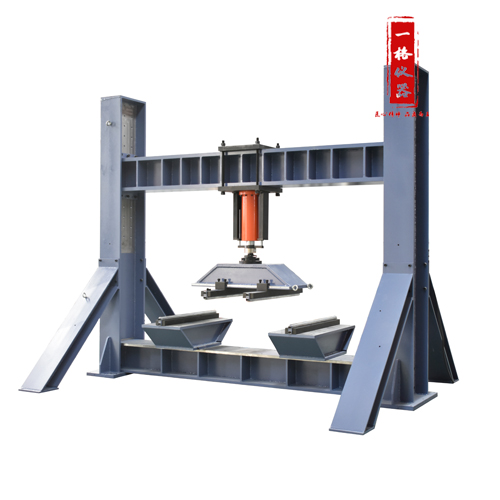

微机控制结构工程梁柱教学试验系统主要包括自承力平衡反力架主体采用装配钢构形式，材料使用Q345结构钢，由机座、横梁、立柱、高刚度底座等组成承载框架，配有导向装置等。可进行柱类、梁类、桁架类教学试验及小型科研试验；作动器采用前球铰后法兰连接。
采用智能伺服油源电机变频加载，微机控制电液伺服机型进行试验过程中的全自动控制，智能伺服油缸加载，加载系统采用伺服驱动器控制伺服电机，经泵组、阀块等加载装置，加载油缸动作，使其油缸活塞杆做直线运动，对试样施加载荷，液压源采用进口内啮合高压齿轮泵，知名品牌伺服电机，进口品牌伺服阀，压力阀、减压阀等均采用进口品牌元件。液压油源采用最新的压力随动技术，即系统压力随同负载同步增加，试验时可以使系统压力不必保持长时保持高压，从而避免系统产生过多的热量。
主要技术指标
1、最大负荷:300kN
2、精度等级：1级
3、示值准确度：优于示值的±1.0%
4、负荷分辨力：500000码
5、位移测量精度：优于示值的±0.5%
6、位移测量分辨力：0．01 mm
7、位移测量范围：0～200mm
8、力测量范围:3kN～300kN
9、油源加载压力:25Mpa
10、主机外形尺寸(mm)：长*宽*高3900×3000×3250
11、电源功率（kw）:2KW 380V±10%；
